| 起源の場所: | 中国 |
| ブランド名: | NIDE |
| 証明: | none |
| モデル番号: | ND-S2W01D |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 海の交通機関のために適している木の場合 |
| 受渡し時間: | 45仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1年ごとの600セット |
| Prouductionの名前: | 自動モーターステータル巻き機 | 適用する: | ステップモーターステーターコイル巻き |
|---|---|---|---|
| 巻き込み方法: | 針の巻上げ | 色: | オーダーメイド |
| タイプ: | 全自動 | 巻く場所: | 2 |
| 電圧: | 380V | 体重: | 500Kgについて |
| ハイライト: | 変圧器のウィンド マシーン,ステータ・コイルのウィンド マシーン |
||
自動ステップモーター巻き込み機/スロットステータスコイル巻き込み機,ブラシのない直流モーターの製造用
(1) 適用
この自動ステップモーターステータル巻き込み機械は,針コイル巻き込み技術を採用し,産業,航空宇宙,精密測定の分野で電動モーター製造に適しています.医療,自動車および他の分野,例えば追跡機器,通信およびレーダー,ロボット,電動工具,プリンター,ディスクドライブ,電気玩具,ワイパー,振動ペイジャー,ロボット腕とビデオレコーダー.
(2) 導入と特徴:
1ステータス針巻き機は主にBLDCステップモーターステータスコイル巻きに使用されます.
2. ステータスコイル巻き込みプロセスは,複数のタップ (スクリーン設定) を実現することができます,ワイヤをクランプし,ワイヤを切断,ライン部品構造をコンパクト,ワイヤをクランプし,ワイヤを切断は,一度に完了
3. 針コイル巻き方法を採用,各アクションサイクルは,生産効率を大幅に改善する2つのステータを包むことができます.
4手動の積載と卸載,自動のクランプ,巻き込み,切断
5. スタータの巻き込みプロセス中に,手動で餌,自動クランプ模具,より労働の強度を減らす.
6異なるタイプの模具を迅速に置き換えることができます. (完成までに20分で経験があります)
7ツールと固定部品は,安定した位置付けと信頼性の高い緊縮を採用します.
8異なるステータと巻き込みパラメータは,異なるステータの要件に適応するために,HMIを通じて迅速に切り替えることができます.
9完全なアルミ合金保護
10PLCによる電気制御,設定,表示,故障表示機能,表示,サーボモーターは安全で信頼性があります.
(3) 技術パラメータ:
| 商品名: | オートステップモーターの巻き込み機/スターターの針の巻き込み機 |
| 線直径: | φ0.13φφ1.2mm |
| スターターのID: | φ25・φ60mm |
| スターターの過剰摂取量 | φ60・φ200 mm |
| スタイルの長さ: | 10-80mm (標準ストロック) |
| 巻き込み方法: | 針のコイル巻き |
| 作業ステーション: | 2 |
| 適用されるポール番号: | 多極型 |
| サーボメカニズム: | 1つの3KWインデックスモーター; 1つの3KWブレーキ付きワイリングモーター; 750Wと2つのワイヤリングモーター |
| スピンドル速度: | 0-260 RPM 調節可能 |
| 空気圧: | 0.5-1MPa |
| パワー: | 10KW |
| 電圧: | 380V/50HZ 三相四線 |
| サイズ: | 1100*1300*1700mm |
| 体重: | 500KG |
他のパラメータを持つマシンが必要な場合は,私達に連絡してください.私たちは顧客のニーズに応じて異なるマシンを提供することができます.

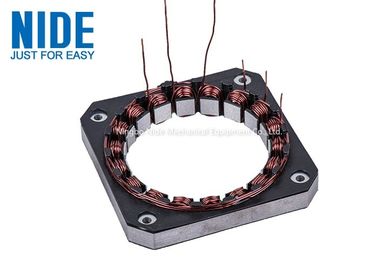

(4) 画像ショー
