| 起源の場所: | 中国 |
| ブランド名: | NIDE |
| 証明: | CE |
| モデル番号: | ND-R2SW02B |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | US$8,000.00-300,000.00 |
| パッケージの詳細: | 海の交通機関のために適している木の場合 |
| 受渡し時間: | 65仕事日 |
| 支払条件: | LC、T/T |
| 供給の能力: | 1年ごとの120セット |
| 製品名: | BLDCステータルアームチュアの針巻き機 | 色: | カスタマイズされた |
|---|---|---|---|
| タイプ: | 自動 | 用途: | BLDCモーター 外部アームチュアローター |
| 回転子ID: | 20～80mm | ローターのOD: | 50-120mm |
| 効率: | 120回転/分 | 巻く場所: | 二 |
| ハイライト: | ファンのウィンド マシーン,自動モーター ウィンド マシーン |
||
380V 自動 BLDC ステータアーマチュアニードルコイル巻線機モーターローターニードルワインダーブラシレスモーター用
(1) 機械誘導：
このブラシレス モーター針巻線機は、BLDC 外部電機子ステーター コイル巻線用に設計されています。ステーターコイルワインダーはダブルポジションニードルタイプの外巻き設計を採用しています。顧客は、自動巻線、多線巻線、自動インデックス、自動スパニング、巻線速度などのパラメータを独自のニーズに応じて設定できます。各アクションサイクルは同時に 2 つの BLDC ローターを巻き上げます。簡単な操作で高い生産効率を実現します。
(2) 技術的パラメータ:
| 製品名： | BLDCステータ電機子コイル巻線機・針巻機 |
| タイプ： | 自動 |
| BLDC アーマチュア ID: | 20～80mm（その他仕様も特注対応可能） |
| BLDC アーマチュア外径: | 50-120mm(その他の仕様も特別設計可能) |
| BLDC アーマチュアスタック長: |
10～80mm(標準ストローク) 100-200mm(ロングストローク、特殊カスタマイズ) |
| 線径： | 0.5-1.5mm(その他の仕様も特別設計可能) |
| 適用極数： | 多極的 |
| モーター巻線方式： | 針巻き |
| 巻線ステーション: | 二 |
| 主軸速度: | 0～300 RPM (調整可能) |
| サーボ機構: |
2 つの 4.4KW インデックスモーター ブレーキ付き 3KW 巻線モーター 1 台 750W程度の2線式モーター |
| 電圧： | 380V/50HZ 三相4線 |
| 空気圧: | 0.5～1Mpa |
| 力： | 20KW |
| 寸法： | 1200*1360*1800mm (長さ*幅*高さ) ワイヤーラックを含まない |
| 重さ： | 600kg |
(3) 申請:
モーターローターニードル巻線機は、HM、医療機器、家電製品、電気自動車などの多くの分野のブラシレスモーターのアウターステーター巻線に適しています。
(4)機能と特徴：
1. モーター針巻線機は、多極 BLDC 電機子コイル巻線に適しています。手動によるロードとアンロード、自動クランプ、巻き取り、シャーリング。
2.フレームは厚みのある4080アルミニウムプロファイルを採用し、テーブルプレートは振動を吸収するために鋳鉄を採用し、高速で巻き上げても振動は非常に小さいです。
3. ツーリングおよび治具部品は、下向き位置決めモード、安定した位置決め、確実な締め付けを採用しています。
4. ワイヤークランプとワイヤー切断、ライン部分の構造がコンパクト、ワイヤークランプとワイヤー切断が一度に完了します。
5. さまざまな固定子および巻線パラメータを HMI 経由ですばやく切り替えて、さまざまな固定子の要件に適応できます。
6. 工具の素早い交換；(熟練した場合は 20 分)
7. 完全なアルミニウム合金保護
8.PLC制御、故障表示
9.ワイヤーの締め付けは適度で、怪我や破損などはありません。
10. 製品の耐塩試験は1分間に10mA以内で実施されます。
11. 機器の安全性指標: CE 規格に準拠。
12.効率: 120 回転/分。
13. ビート: 5 分 / BLDC ローター。
14.騒音：60～70デシベル以下。
(5)紙芝居

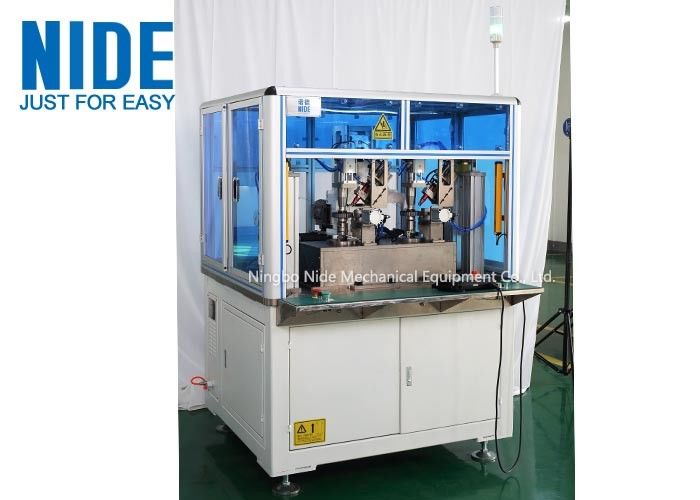

1.BLDCステータ針巻線機

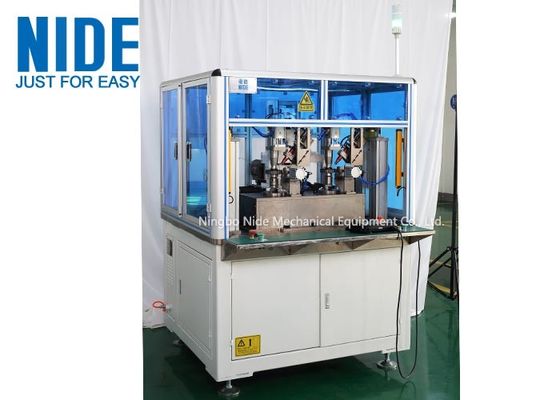

2. BLDCステータ針巻線機
