| 起源の場所: | 中国 |
| ブランド名: | NIDE |
| 証明: | CE |
| モデル番号: | ND-R2SW02B |
| 最小注文数量: | 1セット |
|---|---|
| 価格: | negotiable |
| パッケージの詳細: | 海の交通機関のために適している木の場合 |
| 受渡し時間: | 65仕事日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 1年ごとの120セット |
| 製品名: | BLDCステータルアームチュアの針巻き機 | 色: | オーダーメイド |
|---|---|---|---|
| タイプ: | オートマティック | 用いる: | BLDCモーター 外部アームチュアローター |
| 回転子ID: | 20～80mm | ローターのOD: | 50-120mm |
| 効率性: | 120回転/分 | 巻く場所: | 2つ |
| ハイライト: | ファンのウィンド マシーン,自動モーター ウィンド マシーン |
||

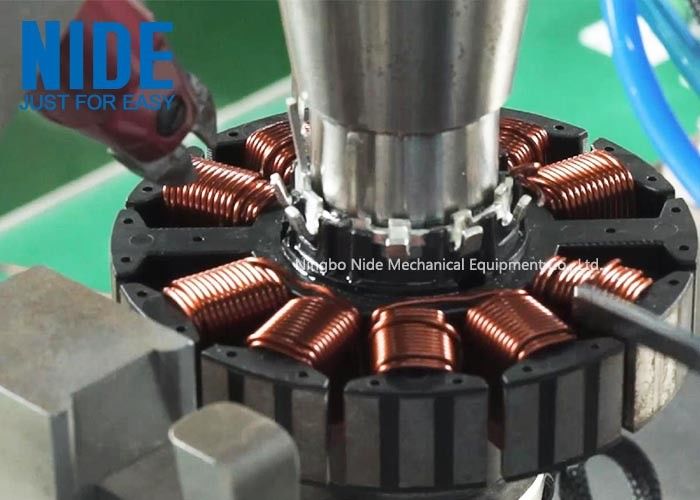

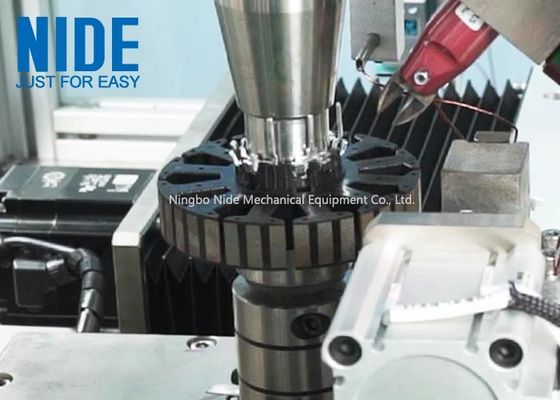

380V 自動 BLDC ステータル armature 針 コイル 巻き込み 機械 モーター ローター 針 巻き込み ブラシレス モーター
(1) 機械による誘導:
このブラシレスモーター針巻き機は,BLDC外部アマチュアステータスコイル巻きのために設計されています. スタオータスコイル巻き機は,二重位置針型の外巻設計を採用しています.顧客は自分のニーズに応じてパラメータを設定することができます自動巻き,マルチワイヤリング,自動インデックス,自動スパンディング,巻き速度など.各アクションサイクルは2つのBLDCローターを同時に巻きます.シンプルな操作と高い生産効率.
(2) 技術パラメータ:
| 商品名: | BLDC スタータル・アームチュア・コイル・ワイリング・マシン/針のワイリング・マシン |
| タイプ: | オートマティック |
| BLDC 武装装置のID: | 20-80mm (他の仕様も特別に設計できます) |
| BLDC 軍備過剰 | 50-120mm ((他の仕様は特別に設計することができます) |
| BLDC 装甲スタックの長さ: |
10-80mm (標準ストロック) 100-200mm ((長筋,特別なカスタマイズ) |
| ワイヤダイア: | 0.5-1.5mm (他の仕様も特別に設計できます) |
| 適用されるポール番号: | 多極性 |
| モーターの巻き込みメソッド: | 針の巻き込み |
| ワイリングステーション: | 2つ目 |
| スピンドル速度: | 0~300 RPM (調節可能) |
| サーボメカニズム: |
2つの4.4KWのインデックスモーター 1つの3KWの回転モーターとブレーキ 750Wかそれ以上の2つのワイヤリングモーター |
| 電圧: | 380V/50HZ 三相四線 |
| 空気圧: | 0.5〜1Mpa |
| パワー: | 20KW |
| サイズ: | 1200*1360*1800mm (長さ*幅*高さ) ワイヤレックを含まない |
| 体重: | 600kg |
(3) 適用:
モーターローター針巻き機は,HM,医療機器,家電,電気自動車などの多くの分野でブラシレスモーターの外部ステーター巻きに適しています.
(4) 機能と特徴:

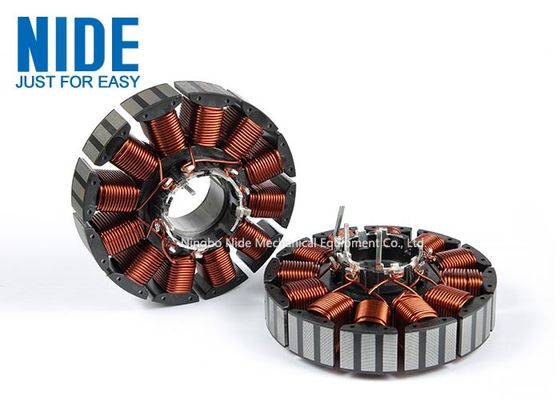

1モーターの針巻き機は,多極BLDCアームチュアコイルの巻きに適しています. 手動の積載と卸載,自動のクランプ,巻き込みと切断.
2フレームは厚い4080アルミプロファイルを採用し,テーブルプレートは振動を吸収するために鋳鉄を採用します.高速で巻き込むときでさえ,振動は非常に小さいです.
3ツールと固定部品は,安定した位置付けと信頼性の高い緊縮を採用します.
4ワイヤを固定し,ワイヤを切断し,ラインの部品構造をコンパクトに,ワイヤを固定し,ワイヤを切断が一度に完了します.
5異なるステータルおよび巻き込みパラメータは,異なるステータル要件に適応するために,HMIを通じて迅速に切り替えることができます.
6道具の交換を迅速にします (熟練者なら20分)
7完全なアルミ合金保護
8PLC制御,故障表示
9ワイヤの密度は中程度で 傷も破損もなし
10製品の塩の試験は,1分間に10mAで行われます.
11設備安全指数:CE規格に準拠する.
12効率: 120 リップ / 分
135分/BLDCローター
14騒音:60~70デシベル以下
(5)映画ショー

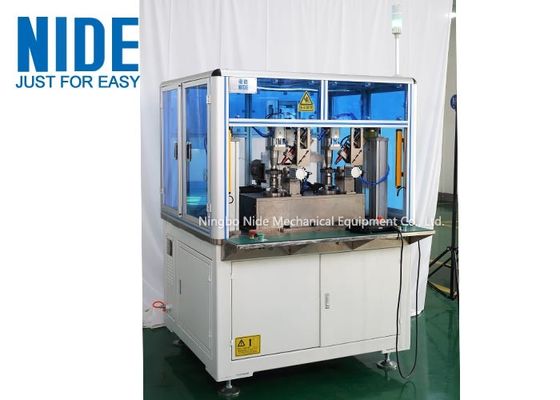

1. BLDCステータス針巻き機

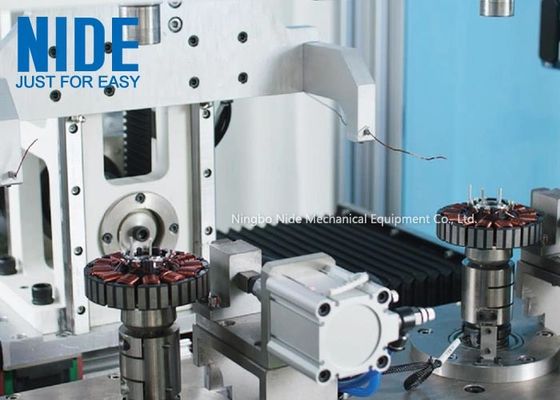

2BLDCステータス針巻き機
