起源の場所: | 中国 |
ブランド名: | nide |
証明: | CE |
モデル番号: | ND-DZXSJ |
最小注文数量: | 1セット |
---|---|
価格: | negotiable |
パッケージの詳細: | 海の交通機関のために適している木の場合 |
受渡し時間: | 60仕事日 |
供給の能力: | 1年ごとの120セット |
色: | 交渉可能 | 条件: | 新しい |
---|---|---|---|
のために使用される: | 3段階モーター | 制御: | 電話遠隔操作 |
システム: | ACサーボ モーター | ||
ハイライト: | 電動機の生産ライン,モーター組立部品 プロセス |

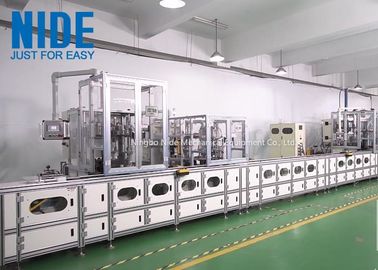

remotor制御を用いる自動三相electircモーター巻上げの固定子の生産ライン機械
三相洗濯機の電動機の固定子の生産ラインに場所を挿入する6つのワーク・ステーション、3つのコイル巻線の頭部および1つのコイルがある。
機械特徴:
この電動機の固定子の生産ラインは自動ステータ・コイルの巻上げが挿入機械装備され。
このラインは洗濯機モーター固定子の巻上げ、テーブル ファン モーター固定子の巻上げ、等のために使用される。特徴は次としてある:
1. 、巻くことのための動力源としてACサーボ モーター システム、コップ インデクシング浸る、型hooking&cuttingワイヤーを合わせ、ペーパー供給は回転盤インデクシング動力源として、三相可変的な頻度減少モーターを合わせる;
2. 機能:3つの層のコイル巻線は3つの巻く場所によってそれぞれ完全である;
3. 紡錘はサーボ モーターによって制御される;回転の正確さは±1回転である;働く速度は無作為に置くことができ全機械に明らかな振動および騒音がない;
4. 2本のワイヤーparalleの巻くことのために可能;巻上げはエナメルを塗られたワイヤーのための端正、損傷ではない。機械は一度ワイヤーを終了する自動的に停止する;
5. 引っ掛かるワイヤーのためのサーボ動きシステムを合わせ、前部左右の方向で動くX-Y軸線を切って橋ワイヤーは導線の長さを調節され、;
6. 型の浸ることはサーボ・システムによって制御される
7. 各固定子のプロセス パラメータはHMIでそれぞれ置かれ、救うことができる;
8. 用具の場所交換を挿入するコイルのためのカム ディバイダーを速度制御される頻度コンバーターによって合わせる;
9.The全機械は角度の回転メカニズム、ワイヤー利き腕の左右の前部メカニズム、等を挿入する巻くフライヤの回転メカニズム、巻く型の持ち上がるメカニズム、コイルから成っている;
10. それに機能を診断する欠陥がある;
11. くさびとしてマイラーを使用しなさい;
12. ペーパーの間隔のくさびの挿入のためのサーボ モーターを供給置くことができる合わせる。くさび長さおよび数は置くことができる;
13. 工具細工の重要な部分の材料:工具鋼;
14.Theワイヤー押すメカニズムは安定して、信頼できる、巻く型にコイルを直接そして正確に巻くことができる;
15.The發条仕掛、メカニズム、メカニズム、メカニズムを挿入するコイルを押すコイルを作るくさびに前減速機能がある;
16.The風速、型の浸る速度、ワイヤー利き腕の移動速度、速度、回転盤インデクシング速度、押す高さおよび停止時間を挿入するHMIでコイルを作るくさびは置くことができる;
17. くさびのための損傷無し、コイルの挿入の後のワイヤー;
18. 単一のステータ・コイルinserting≤32sec/pcのためのサイクル時間
19. ワイヤー壊れた防御装置がある、機械は壊れたワイヤーかワイヤー非常停止。
技術仕様:
フライヤの振動直径: | 220mm; |
積み重ねの長さ: | ≤90mm; |
固定子OD: | ≤150mm; |
風速: | ≤2100RPM; |
ジャンプの数: | 2-4のセクション |
ワイヤー直径: | 0.18-1.1mm; |
平行巻くワイヤー数: | ≤2 |
空気圧: | 0.5 | 0.6MPa; |
力: | 14Kw; |
重量: | 4000KG; |
環境の温度: | -10~60℃ |
機械次元: | (l) (h) 2200 2700* (w) 2300* (を含むワイヤー バレル) |
